| Place of Origin: | CHINA |
|---|---|
| Merknaam: | OEM/OEM |
| Certificering: | CE/UL |
| Model Number: | ST2601 |
| Minimum Order Quantity: | 1PC |
| Prijs: | Onderhandelbaar |
| Packaging Details: | Carton box |
| Delivery Time: | 7-30 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram/Paypal |
| Supply Ability: | 60000 pieces/month |
| Product name: | digital temperature controller | Stages:: | 1 Heat/1 Cool |
|---|---|---|---|
| Programmability:: | Non-Programmable | Backlight:: | Customied Backlight |
| Material:: | Plastic | OEM:: | OEM service |
| Body Color:: | White | Power supply:: | 230V,50HZ |
| Warranty:: | One year | Design Style: | Modern |

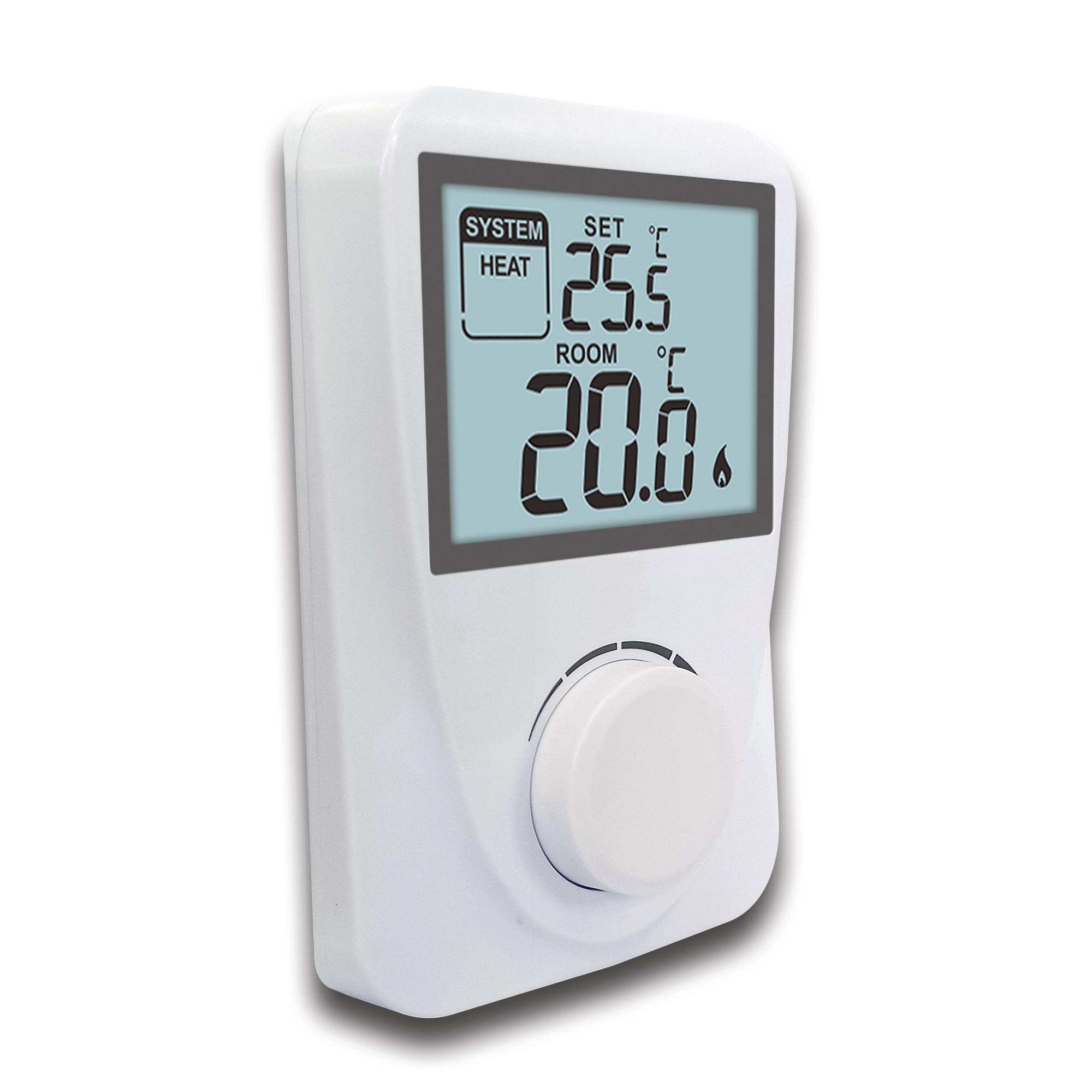

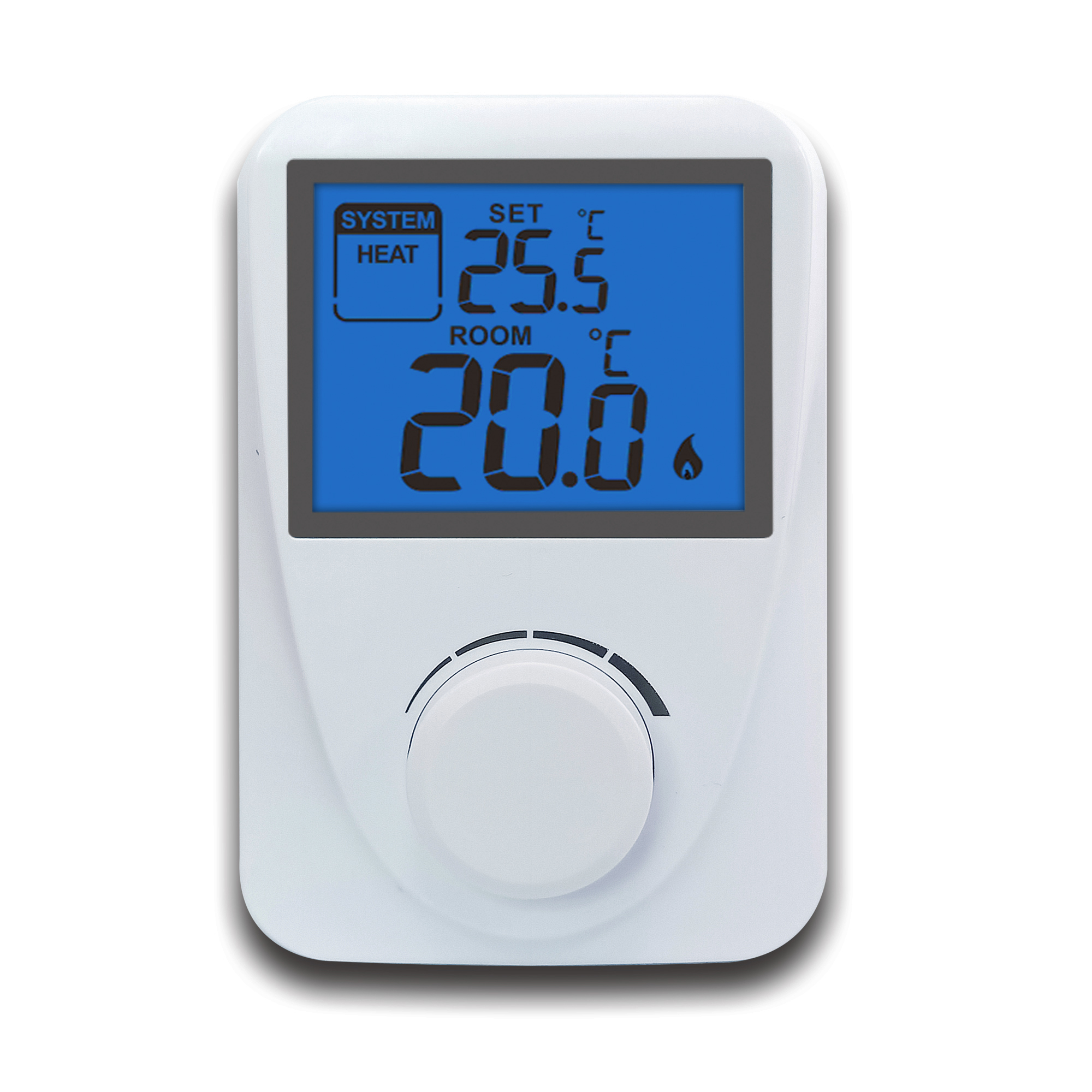

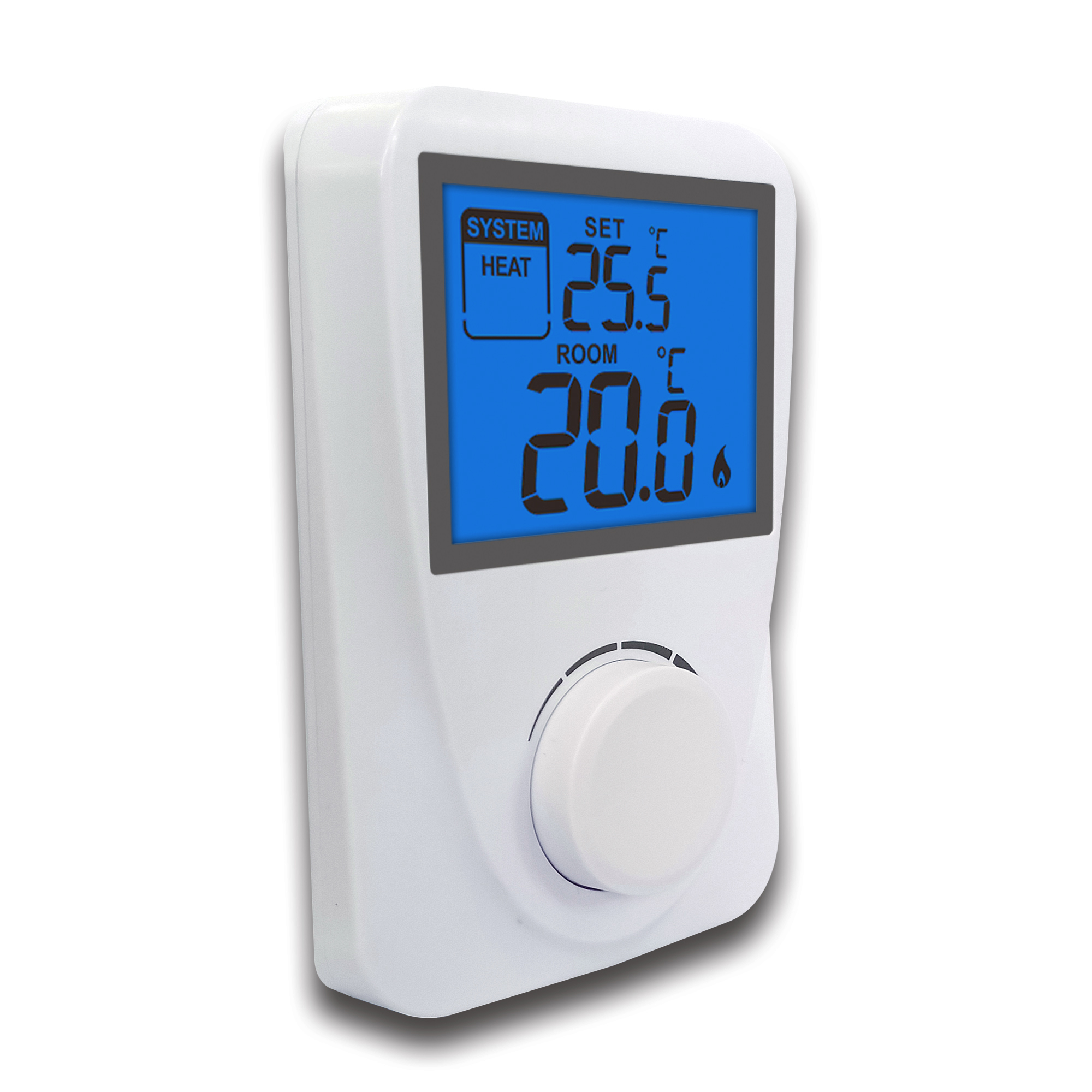

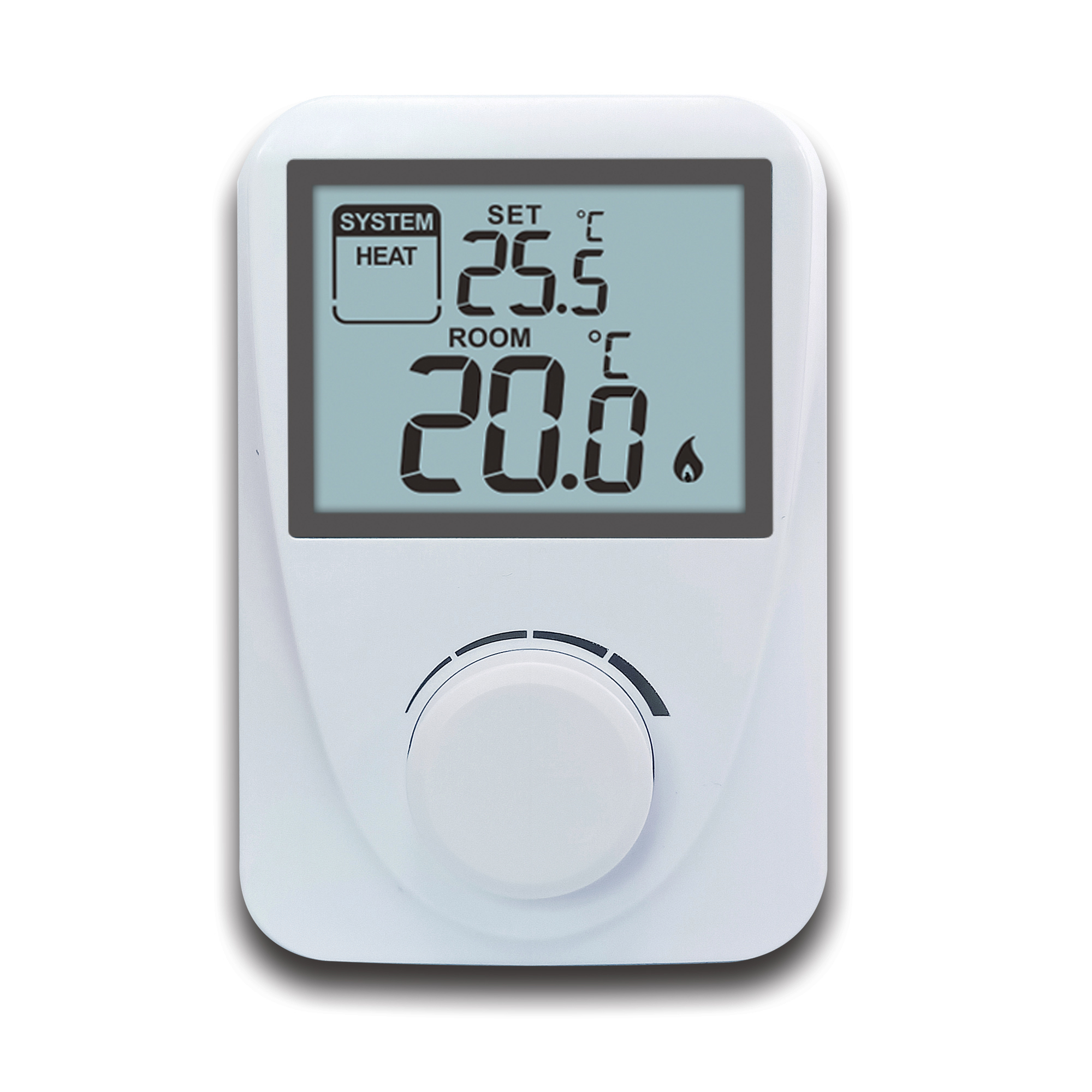

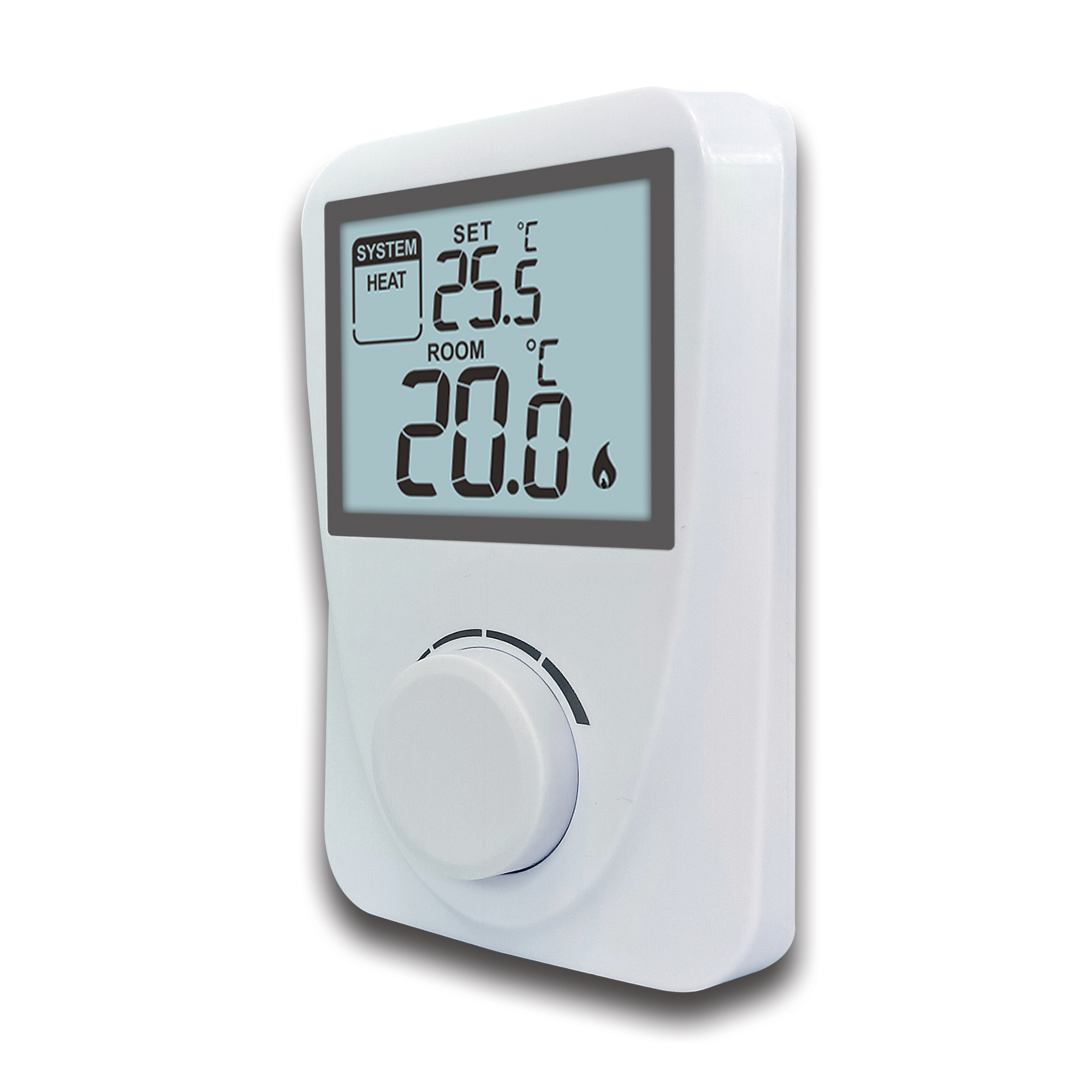

Gemakkelijk te installeren 230V Niet-programmeerbaar LCD-display Smart Home Thermostaat
Kenmerken:
Digitale thermostaat
Wandmontage
Verwarming/uit/koeling
Instelling van de kalibratie van de kamertemperatuur
Stroomvoorziening: 230 VAC,6(2)A,50/60 Hz voor harde draad (gewone draad)
2*AAA 1,5V Alkaline batterijen
Model nr.:ST2601
| 1 | Productnaam:Touchverwarmingsthermostaat |
| 2 | Programmerbaarheid: Nee |
| 3 | Temperatuurbereik van het scherm: 0°C~40°C (in stappen van 0,1°C) |
| 4 | Instellingspuntbereik:5°C~35°C (in stappen van 0,5°C) |
| 5 | Temperatuurmetingsnauwkeurigheid:±1°C (bij 20°C) |
| 6 | Achtergrondlicht: Oranje/wit/blauw... |
| 7 | Vermogen methode:2 x AAA 1,5 V lithiumbatterijen |
| 8 | Afmetingen:130 x 86 x 35 mm (zonder houder) |
| 9 | Inrichting van het voertuig |
| 10 | Vermogen om een voertuig te vervoeren |
| 11 | Standby-stroom: < 70 uA, Verlichtingsstroom ≤ 7,2 mA |
Relaisbedrading
1 (NC), 2 (COM), 3 (NO)
Verwarming: verbind de twee verbindingsdraden van de te bedienen inrichting met de eindpunten 3 (NO) en 2 (COM), d.w.z. met de normaal open eindpunten van de relais
Koeling: de twee verbindingsleidingen van de koelapparaat moeten worden aangesloten op de eindpunten 2 (COM) en 1 (NC), d.w.z. op de normaal gesloten eindpunten van de relais.
• Om elektrische schokken te voorkomen, vervangen we de binnenkop die is verwijderd voor de aansluiting van de draden nadat de montage is voltooid.
Wanneer u de thermostaat aansluit op een verwarmings- of koelapparaat, moet u altijd de instructies van de fabrikant volgen.
De spanning die op de terminal nr. 1, nr. 2 of nr. 3 wordt weergegeven, is alleen afhankelijk van het te bedienen systeem, zodat de afmetingen van de draad worden bepaald door het type te bedienen apparaat.De lengte van de draad is niet belangrijk..
Loopmodus
Houd de wijzerknop gedurende 5 seconden ingedrukt om toegang te krijgen tot de schakelaar voor de systeemmodus, draai dan de wijzerknop om een andere modus te kiezen tussen:
-- HEAT (Heating): instelt de temperatuur door de wijzerplaat te draaien
- Dat is...COOL (Cooling): instel de temperatuur door het wijzerplaatje te draaien
- Dat is...OFF (Frost Protection): het begint te verwarmen wanneer de kamertemperatuur onder de 7°C ligt
Druk vervolgens opnieuw op de wijzerplaat om de loopmodus te bevestigen of wacht 10 seconden om de instelling automatisch te bevestigen.
Kalibreer de temperatuur
Temperatuurkalibratie en SWING-instellingen): houd de wijzerplaat gedurende 5 seconden ingedrukt om toegang te krijgen tot de instelling van de modusschakelaar en selecteer de modus HEAT of COOL,vervolgens op de wijzerplaat drukken om toegang te krijgen tot de interface van de temperatuurkalibratie.0~+3.0, in stappen van 0,5°C); draai de wijzerplaat om de gewenste waarde in te stellen en druk vervolgens opnieuw op de wijzerplaat om de Swing-waarde in te stellen tussen 0,2 en 2°C.
Herstellen van de thermostaat naar fabrieksinstelling
Verwijder de batterijen dan zet het terug, houd de wijzerplaat tot het weergeven van het volledige scherm dan los, de standaard loopmodus is HEAT, het betekent dat de thermostaat is hersteld naar de fabrieksinstellingen.
